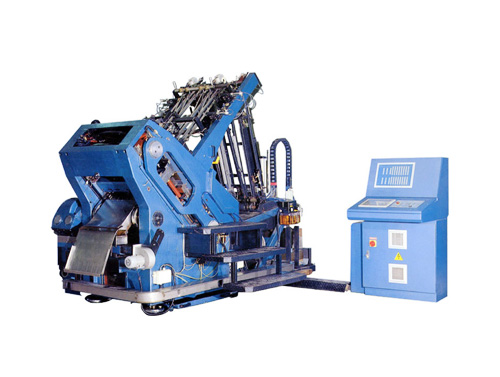

DCY170沖壓機
DCY170沖壓機是在15沖頭設備的基礎上研制開發的最新產品。該產品特別適合國內的瓶蓋生產廠商，因為它比15沖頭的沖床每噸鐵多生產21,000多個瓶蓋，從而大大提高企業的競爭力。DCY170的主要優點有以下：
1.材料節約
我們在生產27頭皇冠瓶蓋沖床出口西班牙，菲律賓的規格中發現，目前歐、美，和東南亞地區國家的各大啤酒、飲料企業使用的皇冠瓶蓋規格與我國絕大部份的規格不一樣，詳見下表：
|
|
瓶蓋高度 |
墊片高度 |
開料尺寸 |
花料間隔 |
|
我 國 |
6.55 （大部份） |
1.1～ 1.3 |
Φ38 |
0.4 |
|
外 國 |
6.00 |
0.8～0.9 |
Φ37.1 |
0.35 |
從上表的數據可見外國的皇冠瓶蓋尺寸更能節省材料。
DCY150與DCY170機器結構與動力消耗基本相同，前者裝有沖壓拉伸模具15套，后者裝有沖壓拉伸模具17套，兩者的沖拉次數都是每分鐘172次。 DCY150每張板料沖切19次，其落料數為（19-1）×15=270 個蓋/張； DCY170每張板料沖切20次，其落料數為（20-1）×17=323 個蓋/張。
材料利用率的對比：
| 衡壓機型號 | 用料尺寸 mm | 計算公式 | 鐵板利用率% |
| DCY150 | 710.4（L）×508（W） |
（270×π×38×38÷4） ÷（710．4× 508） |
84.85% |
| DCY170 | 730.3（L）×559(W） |
（323×π×37.1×37.1÷4） ÷（730.3×559） |
85.532% |
從上表可得出DCY170在材料的利用率上比DCY150要高。
1.1 經濟指標的對比
1.兩種沖床的經濟指標對比（0.25馬口鐵7200元/噸，0.23馬口鐵7300元/噸，此價格引自當時的市場價格2004年7月）：
| 衡床型號 | 原 15 頭 | 新 17 頭 |
| 材料規格 | 0.25 × 508 × 712 | 0.23 × 562× 731 |
| 材料張數（張/） | 1411 | 1348 |
| 每張產量（個蓋/張） | 270 | 323 |
| 每張印刷費（元） | 1.66 | 1.82 |
| 合計費用（元） | 9542.26 | 9753.36 |
| 生產瓶蓋數量（萬個蓋/噸） | 38.097 | 43.54 |
| 按年產10億個蓋需鐵（噸） | 2624.87 | 2296 |
| 同比節約 | 328.87 噸，313.8 萬元 | |
因為 DCY170設備材料利用率比15沖頭的設備要高，所以它帶來的經濟效益也是水到渠成的！
2. DCY170沖壓機可在原有的15沖頭設備上改造。所以如果用戶已有15沖頭設備的話，只需作以下一些改造即可實現相同的效益，并不需要另購新的DCY170沖床。所需改造包括：側傳動，步進機構，模板，等以及設備原來一些設定的更改。
DCY170沖壓機最高生產能力：170，000 個蓋/小時
| 主要技術參數 | |||
| 總壓力 | 190 KN | 每小時產量 | 170,000 |
| 總拉伸力 | 177 KN | 上滑架行程 | 74 mm |
| 沖床電機功率 | 5.5 KW | 下滑架行程 | 36 mm |
| 機器總重(含沖模) | 7,000 KG | 沖模重量 | 390 KG |
| 壓縮空量 | 0.7 Mpa | 每分鐘沖壓次數 | 172 次/分 |
| 空氣壓力 | 0.7 Mpa | 每分鐘沖鐵板張數 | 8～9 |
| 總安裝功率 | 9.05 KW | 鐵板堆積最高高度 | 605 mm |
| 總吸收功率 | 5.5 KW | ||

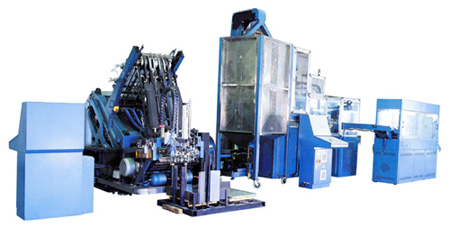

DCY170沖壓機與DMS250模塑機組成生產線

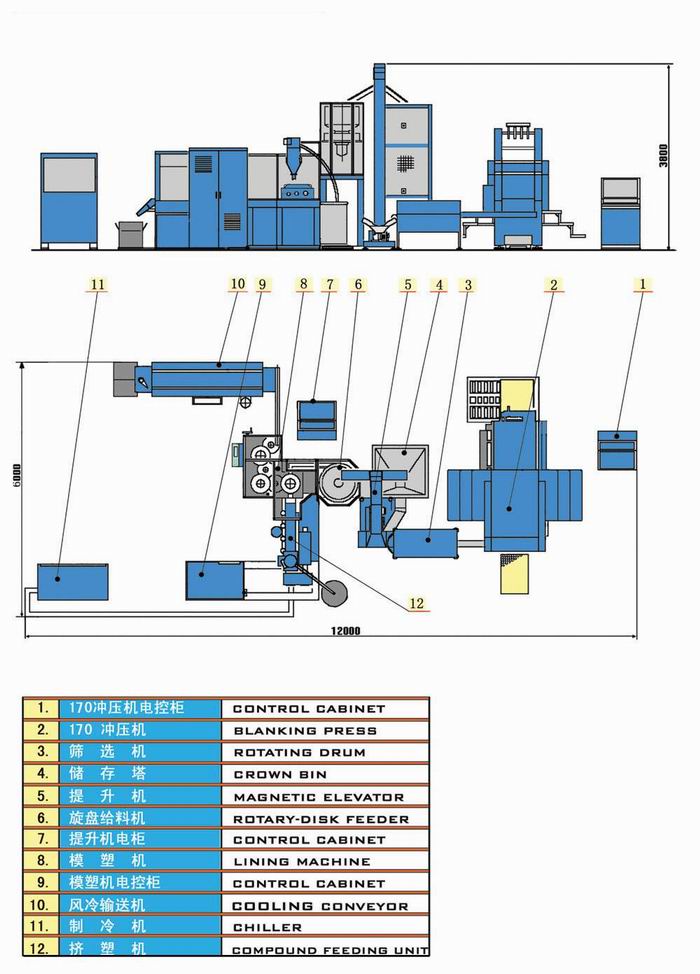

170沖壓機整條生產線平面布局圖
